Samodzielny projekt systemu nawadniania - krok po kroku

Jak samodzielnie zaprojektować nawadnianie ogrodu krok po kroku

Krok 1: Pomiar ogrodu i wykonanie szkicu

Wszystko zaczyna się od dokładnego planu ogrodu w skali. Bez tego nie da się poprawnie rozplanować zraszaczy, obliczyć długości rur ani zaplanować sekcji.

Nie rób tego „na oko”.

Co zmierzyć

Wymiary całej działki z podziałem na strefy: trawnik, rabaty, warzywnik, nawierzchnie utwardzone (chodniki, taras, podjazd), żywopłoty, drzewa i krzewy. Każda strefa wymaga innego typu nawadniania – musisz wiedzieć dokładnie ile ma metrów kwadratowych i jaki kształt.
Zmierz też: odległość od punktu poboru wody (kran ogrodowy lub zawór przy budynku) do każdej planowanej strefy nawadniania. To wpłynie na długość magistrali i dobór jej średnicy.

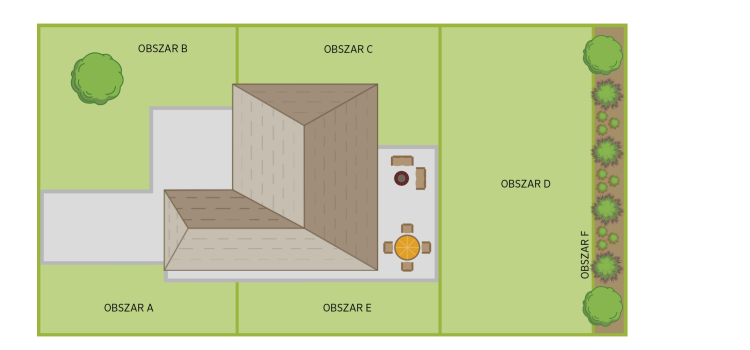

Jak wykonać szkic

Papier milimetrowy lub arkusz kalkulacyjny ze siatką – skala 1:100 (1 cm = 1 m) dla ogrodów do 500 m², 1:200 dla większych. Nanieś:

• obrys działki
• budynek/budynki
• wszystkie nawierzchnie utwardzone (ścieżki, opaski, podjazdy itd.)
• istniejące nasadzenia: drzewa, krzewy, żywopłoty, rabaty
• lokalizację przyłącza wody i kranu ogrodowego
• nachylenia terenu jeśli działka nie jest płaska (zaznacz kierunek spadku i orientacyjną różnicę wysokości)



Podział na strefy nawadniania

Na gotowym szkicu zaznacz strefy różnymi kolorami lub literami, np.:

• Strefa T – trawnik
• Strefa R – rabaty
• Strefa W – warzywnik
• Strefa Ż – żywopłot
• Strefa D – drzewa

Jeśli mimo wszystko masz obawy zleć przygotowanie projektu nam.
Wszystkie informacje o projekcie znajdziesz -> tutaj.

Krok 2: Pomiar parametrów wody – ciśnienie i wydatek

To najważniejszy krok który często bywa pomijany. Bez tych danych nie możesz poprawnie dobrać emiterów ani obliczyć liczby sekcji.

Czego potrzebujesz

Manometr przyłączeniowy gwint 3/4" lub 1" – koszt 30–80 zł w sklepie hydraulicznym lub online. Wiadro 10 l i stoper.

Pomiar ciśnienia statycznego
Wkręć manometr w miejscu planowanego przyłącza. Przy zamkniętym zaworze zmierzysz ciśnienie statyczne. Zapisz: ciśnienie statyczne = X barów.

Pomiar ciśnienia dynamicznego
Przy otwartym kranie, kiedy woda płynie w układzie, odczytaj ciśnienie przy swobodnym wypływie. Zapisz: ciśnienie dynamiczne = Y barów.
To ciśnienie dynamiczne jest właściwą wartością do projektu – nie statyczne.

Pomiar wydatku
Przy w pełni otwartym kranie mierz czas napełnienia wiadra np. 10 l stoperem. Przelicz:
wydatek (l/min) = 10 ÷ czas w sekundach × 60

Przykład: wiadro 10 l napełnia się w 40 sekundach → wydatek = 10 ÷ 40 × 60 = 15 l/min.
Zapisz: wydatek = x l/min. To maksymalny przepływ jaki możesz wykorzystać w jednej sekcji – z 20% zapasem bezpieczeństwa. Czyli przy wydatku 15 l/min jedna sekcja nie powinna pobierać więcej niż 12 l/min.

Co z wynikami

Ciśnienie dynamiczne	Interpretacja
Poniżej 1,7 bara	Przy tak niskim ciśnieniu trzeba będzie ograniczyć się do linii kroplujących
1,7–2,5 bara	Minimalny przedział działania zraszaczy, nie przesadzamy z ich ilością na sekcji, należy pamiętać że filtry, złączki, elektrozawory, rury będą powodować jeszcze spadki ciśnienia.
2,5–3,5 bara	Optymalny zakres ciśnienia dla większości zraszaczy.
Powyżej 3,5 bara	Wysokie i może zaistnieć możliwość zamontowania reduktora, aczkolwiek przy dużych ogrodach i rozbudowanych systemach istnieje możliwość że będzie ono optymalne



Manometry i akcesoria pomiarowe znajdziesz -> tutaj

Krok 3: Dobór emiterów do każdej strefy

Masz szkic z podziałem na strefy i znasz parametry wody. Teraz dobierasz konkretny sposób nawadniania dla każdej strefy.

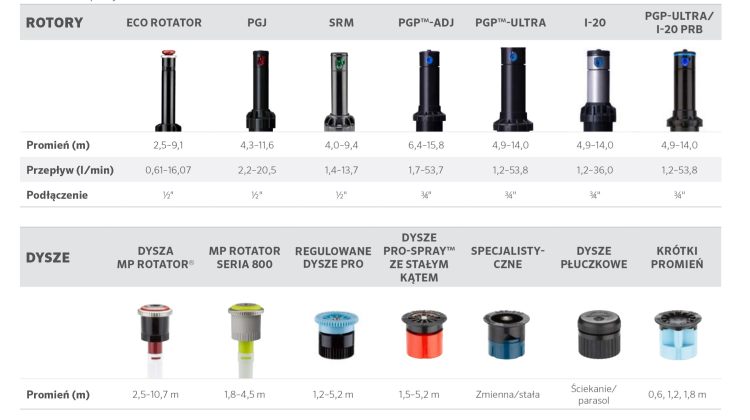

Strefa trawnikowa – wybór między zraszaczem statycznym a rotacyjnym


Podstawowe kryterium: powierzchnia i kształt strefy.

Zraszacze rotacyjne (Hunter PGP, Rain Bird 5000) – zasięg 5–15 m, ciśnienie robocze 2,0–3,5 bara. Do trawników dużych o regularnym kształcie. Jedna głowica obsługuje dużą powierzchnię.

Zraszacze statyczne z dyszami MP Rotator (Rain Bird 1800 + MP, Hunter Pro-Spray + MP) – zasięg 2,5–10 m, ciśnienie robocze 2–3,5 bara. Do małych i średnich trawników, wąskich pasów (1,5–4 m), stref przy budynku, obszarów nieregularnych.

Zraszacze statyczne z dyszami standardowymi – zasięg 1,5–5 m, . Do małych trawników o nieregularnych kształtach przez możliwość pełnej regulacji kąta od 0 do 360.


Strefa rabat i krzewów – kroplowanie


Linia kroplująca z kompensacją ciśnienia (Rain Bird XFS-CV, Hunter PLD) – do rabat, żywopłotów, krzewów. Zakres ciśnienia 0,8–3,5 bara. Zalecana długość odcinków 100-150m.

Linia kroplująca bez kompensacji – tylko na krótkich odcinkach (do 50 m) płaskiego terenu. Tańsza ale nierównomierna na dłuższych odcinkach.


Strefa warzywnika – linia kroplująca / mikrozraszacze / kroplowniki indywidualne

Linia kroplująca / kroplowniki indywidualne  do nawadniania rzędów roślin wszędzie tam gdzie nie jest zalecane podlewanie z góry.

Mikrozraszacze - wypełniają lukę tam, gdzie linia kroplująca to za mało, a klasyczny zraszacz wynurzalny to zdecydowanie za dużo. Działają przy niskim ciśnieniu, zużywają mało wody i tworzą delikatną mgiełkę lub drobne krople.

Krok 4: Rozmieszczenie zraszaczy i rurociągów

Rozmieszczenie zraszaczy – zasada head-to-head

Rozstaw zraszaczy nie może przekraczać nominalnego zasięgu. Zraszacz o zasięgu 10 m rozstawiasz co maksymalnie 10 m od sąsiedniego. W praktyce stosuj 80–90% zasięgu nominalnego – wiatr i nierówności terenu skracają realny zasięg.

Zacznij od narożników strefy – w każdym narożniku umieść zraszacz sektorowy 90°. Na prostych krawędziach – zraszacze sektorowe 180°. W środku strefy (jeśli konieczne) – zraszacze 360°.
Narysuj okręgi zasięgu każdego zraszacza na szkicu – powinny się nakładać z zasięgami sąsiednich głowic. Jeśli są obszary niepokryte – dodaj głowice lub przesuń istniejące.

Planowanie tras rurociągów

Magistrala główna (rura PE Ø32–50 mm) biegnie od węzła głównego do studzienek zaworowych. Projektuj najkrótszą możliwą trasę z minimalną liczbą zmian kierunku.

Rurociągi sekcyjne (rura PE Ø25–32 mm) biegną od studzienki zaworowej do zraszaczy. Stosuj układ drzewkowy (jedna rura główna z odgałęzieniami) lub pętlowy (rura opasuje strefę z obu stron) – pętla wyrównuje ciśnienie przy dużych sekcjach.

Na szkicu zaznacz:

• przebieg magistrali z oznaczeniem średnicy
• przebieg rurociągów sekcyjnych
• lokalizacje wszystkich złączek, trójników i kolanek
• przejścia przez nawierzchnie (zaznacz gdzie potrzebna rura ochronna)

Kable sterownicze

Kabel wielożyłowy od sterownika do każdej studzienki zaworowej. Jeden kabel może obsługiwać wszystkie zawory w danej studzience – potrzebujesz tyle żył ile zaworów plus jedna żyła wspólna COM.
Kabel układasz w tym samym rowku co magistrala – obok rury, nie pod nią.

Krok 5: Podział na sekcje

To etap który sprawia najwięcej trudności amatorom i gdzie powstaje większość błędów projektowych.
Zasada podstawowa: jedna sekcja = jeden typ emitera + podobne zapotrzebowanie na wodę


W praktyce oznacza to:

• trawnik zawsze w osobnej sekcji od rabat
• zraszacze rotacyjne zawsze w osobnej sekcji od statycznych
• nawadnianie kropelkowe w osobnej sekcji od zraszaczy
• warzywnik w osobnej sekcji od rabat ozdobnych (inne harmonogramy podlewania)
• rośliny na słońcu w osobnej sekcji od roślin w cieniu (różne zapotrzebowanie)

Jak obliczyć liczbę sekcji

Dla każdej planowanej sekcji sumuj przepływy wszystkich emiterów:

Przepływ sekcji (l/min) = suma przepływów wszystkich zraszaczy lub emiterów które mają być otwarte jednocześnie
Przepływ sekcji musi być mniejszy od wydatku przyłącza z 20% zapasem.

Przykład obliczenia dla trawnika 300 m²:

Wybrano zraszacze rotacyjne Hunter PGP, zasięg 10 m, przepływ przy 3,0 barach: 3,5 l/min na głowicę.
Liczba głowic dla pokrycia 300 m²: przy rozstawie 8 m (80% zasięgu 10 m) potrzebujesz około 6–8 głowic.
Łączny przepływ 8 głowic: 8 × 3,5 = 28 l/min.
Wydatek przyłącza: 15 l/min (limit bezpieczny 12 l/min).

Wniosek: 8 głowic w jednej sekcji to za dużo. Podziel na dwie sekcje po 4 głowice: 4 × 3,5 = 14 l/min – nadal nieco za dużo. Podziel na sekcje po 3 głowice (10,5l/min).

Powtórz to obliczenie dla każdej strefy.

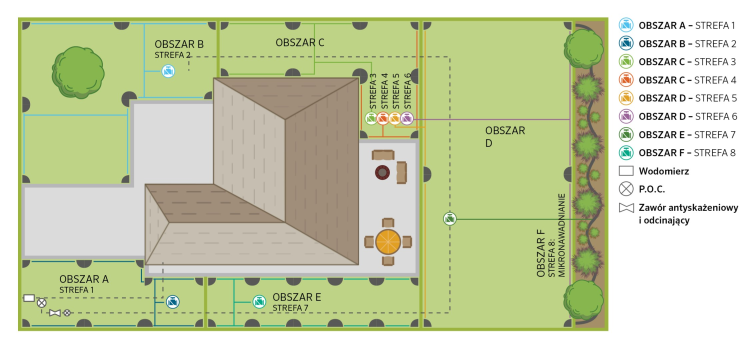

Na szkicu ogrodu zaznacz teraz:

• granice każdej sekcji
• numer sekcji przy każdej strefie
• planowane lokalizacje studzienek zaworowych (jedna studzienka może pomieścić 2–6 zaworów)

Krok 6: Dobór sterownika, zaworów i akcesoriów

Sterownik

Liczba sekcji sterownika = liczba sekcji systemu + elektrozawór główny (master) + 1-2 zapas na przyszłą rozbudowę.

Montaż wewnętrzny czy zewnętrzny?
Sterownik wewnętrzny (w garażu, kotłowni) – dowolny model. Zewnętrzny – w obudowie minimum IP54.

Zasilanie 230V czy bateryjne?
Bateryjny sterownik na 1–6 sekcji sprawdza się przy małym systemie bez dostępu do prądu. Jeśli dostęp do prosu nie stanowi problemu zawsze lepszym rozwiązaniem będzie sterownik 230V.

Wi-Fi czy bez?
Sterownik Wi-Fi (Hunter Hydrawise, Rain Bird LNK) koryguje harmonogram automatycznie na podstawie prognozy pogody. Warta rozważenia inwestycja przy każdym ogrodzie – oszczędność wody 20–40% w sezonie.


Elektrozawory
Standardowy wybór: Hunter PGV lub Rain Bird HV – niezawodne, powszechnie dostępne, łatwe w serwisie. Przepływ 0,7–570 l/min, ciśnienie pracy 0,7–10 barów – pasują do każdego domowego systemu.
Zawory grupuj w studzienkach zaworowych: jedna studzienka standard mieści 2–4 zawory, studzienka jumbo mieści 4–6 zaworów.


Czujnik deszczu
Prosty sposób na jeszcze większą oszczędność wody. Niewielkie urządzenie które zablokuje nawadniania w trakcie lub po opadach deszczu.


Przyłącze do kompresora
Pozwoli na przygotowanie systemu do zimy poprzez wydmuchanie z niego wody, która w przypadku zamarznięcia mogłaby uszkodzić zraszacze, elektrozawory lub inne elementy systemu nawadniania.


Filtr
Nie tyle zalecany co niezbędny, nawet jeśli woda pochodzi z wodociągu. Ochroni elektrozawory, zraszacze a w szczególności linie kroplujące przed zanieczyszczeniami i zapobiegnie ich uszkodzeniom.

Najczęstsze błędy przy samodzielnym projektowaniu – skrócona lista

• Projektowanie pod ciśnienie statyczne zamiast dynamiczne – zawsze mierz i używaj ciśnienia dynamicznego.
• Pomijanie pomiaru wydatku – bez tego nie wiesz ile zraszaczy możesz otworzyć jednocześnie.
• Za mała liczba sekcji – oszczędność na zaworach i sterowniku jest pozorna gdy system nie daje rady hydraulicznie.
• Brak zasady head-to-head – rozstaw zraszaczy większy niż ich zasięg gwarantuje martwe strefy.
• Jedna średnica rury na całość – magistrala musi być grubsza niż rurociągi sekcyjne.
• Mieszanie w ramach jednej sekcji – zraszacze i nawadnianie kropelkowe nigdy w jednej sekcji.
• Brak zapasu w sterowniku – kup sterownik z 1–2 sekcjami więcej niż potrzebujesz dziś.
