Samodzielny montaż systemu nawadniania krok po kroku

Zanim zaczniesz: ten przewodnik zakłada że masz gotowy projekt z rozmieszczeniem zraszaczy, podziałem na sekcje, obliczeniami hydraulicznymi i listą materiałów. Jeśli nie masz projektu – najpierw go wykonaj. Montaż bez projektu to najkrótsza droga do kosztownych błędów po zakopaniu rur.

---

Co będziesz potrzebować – narzędzia i sprzęt

Narzędzia podstawowe:

• Obcinarka do rur PE
• Wiertarka (do otworów pod obejmy siodłowe)
• Klucz do złączek PE
• Szpadel i łopata płaska
• Miarka zwijana
• Poziomica lub łata (do ustawiania zraszaczy)
• Aparat fotograficzny lub telefon (dokumentacja)

Narzędzia przydatne:

• Koparka łańcuchowa / mini koparka – oszczędza pracy fizycznej przy większych ogrodach
• Nóż do rowków w trawniku (specjalne narzędzie do cięcia darni wzdłuż linii)
• Manometr przyłączeniowy Ø3/4" lub 1" do próby ciśnieniowej
• Miernik (do sprawdzania kabli)

Materiały pomocnicze:

• Taśma teflonowa
• Złączki żelowe
• Farba w sprayu do oznaczania tras na trawie
• Kołki drewniane lub flagi do oznaczania pozycji zraszaczy
• Folia lub plandeka na ziemię wykopaną z rowków

---

Etap 1: Przygotowanie terenu i oznaczenie tras

Zanim wbijemy pierwszą łopatę – kompletne oznaczenie całego systemu na powierzchni ogrodu. To etap którego nie wolno skracać.

Oznaczenie pozycji zraszaczy

Przenieś pozycje wszystkich zraszaczy z projektu na teren. Używaj kołków lub flag – przy każdym kołku napisz markerem typ zraszacza (np. "PGP 180°"). Sprawdź miarą czy odległości między kołkami zgadzają się z projektem

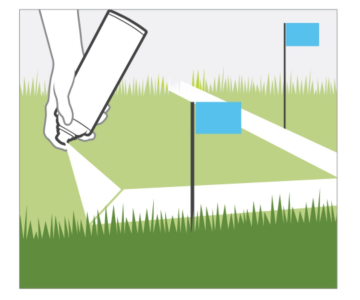

Oznaczenie tras rurociągów

Farbą w sprayu zaznacz na trawie i ziemi wszystkie planowane trasy: magistralę główną, rurociągi sekcyjne i odgałęzienia do zraszaczy. Różnymi kolorami dla różnych sekcji jeśli masz – znacznie ułatwia orientację przy kopaniu.

Zaznacz też lokalizacje studzienek zaworowych i węzła głównego.

Sprawdzenie kolizji z istniejącymi instalacjami

Przed kopaniem: zidentyfikuj przebieg wszystkich istniejących instalacji podziemnych (gaz, prąd, telefon, drenaż). Jeśli nie masz dokumentacji – użyj detektora kabli (wypożyczalnie) lub zachowaj szczególną ostrożność w pobliżu budynku i przy istniejących słupkach, latarniach i elementach które muszą być zasilane.

Dokumentacja fotograficzna przed kopaniem

Seria zdjęć całego ogrodu z widocznymi flagami i oznaczeniami farbą.

---

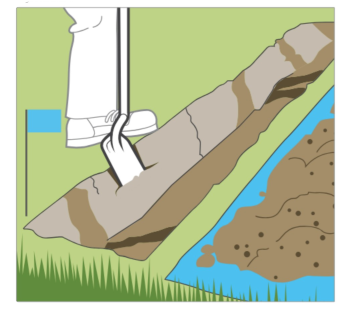

Etap 2: Wykopy

To najbardziej pracochłonny etap samodzielnego montażu. Przy ogrodzie powyżej 200-300 m² zdecydowanie warto rozważyć wynajem koparki łańcuchowej do rowków.

Parametry rowków

Głębokość: 25-40 cm.

Szerokość: 10–15 cm przy rurach do Ø32 mm. Przy większych średnicach lub gdy w tym samym rowku idzie kilka rur – 20–25 cm.

Dno rowka: wyrównane, bez ostrych kamieni. Każdy ostry kamień który zostawisz pod rurą to punkt nacisku który po kilku sezonach może przetrzeć ścianę rury PE.

Kolejność kopania

Zacznij od magistrali głównej – od węzła głównego przy budynku do studzienek zaworowych. Potem rurociągi sekcyjne. Na końcu krótkie odgałęzienia do zraszaczy.

Wykopaną ziemię układaj na plandece wzdłuż rowka – po jednej stronie. Nie syp bezpośrednio na trawnik po drugiej stronie.

Darnina przy rowkach w trawniku

Specjalnym nożem lub szpadlem wytnij pas darni szerokości 15–20 cm wzdłuż trasy rowka. Zwiń darnię w rolki i odłóż na plandekę – będziesz ją odkładać z powrotem po zasypaniu. Darń zachowuje żywotność przez 2–3 dni jeśli jest wilgotna.

Przejścia pod nawierzchniami

Pod każdym chodnikiem, podjazdem i tarasem – rura ochronna PVC lub karbowana Ø50–100 mm.

Po wykopie każdego odcinka:

• Sprawdź głębokość miarą lub przymiarką
• Wyrównaj dno i usuń kamienie

---

Etap 3: Montaż węzła głównego



Kolejność elementów (od przyłącza)

1. Zawór główny odcinający
2. Wodomierz (opcjonalnie)
3. Zawór antyskażeniowy (jeśli wymagany)
4. Filtr siatkowy lub dyskowy (możliwy montaż w studzience elektrozaworowej)
5. Regulator ciśnienia (możliwy montaż w studzience elektrozaworowej)
6. Wyjście na magistralę PE

Uszczelnianie gwintów

Każde połączenie gwintowe (GZ × GW) – taśma teflonowa / nić teflonowa.

Test szczelności węzła

Po złożeniu węzła: odkręć zawór odcinający i sprawdź szczelność każdego połączenia przy zamkniętej magistrali. Jakiekolwiek wilgotne miejsce = rozkręć, osusz, nałóż nową taśmę teflonową, skręć ponownie. Nie kontynuuj montażu przy nieszczelnym węźle.

---

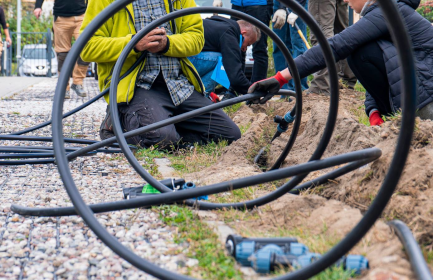

Etap 4: Układanie rur PE

Cięcie rur

Wyłącznie obcinarką / nożycami do rur – nigdy piłą do metalu. Cięcie zawsze prostopadle do osi rury – sprawdź kątem prostym po każdym cięciu. Po cięciu: sfazuj czoło rury gradownikiem – eliminuje ryzyko ześlizgnięcia o-ringu przy wciskaniu do złączki.

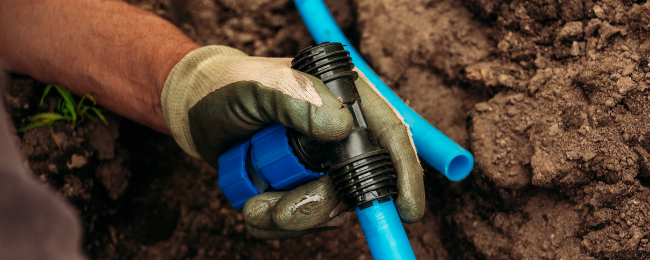

Złączki skręcane PE (PN10/PN16)

Kolejność montażu:

1. Nałóż nakrętkę na rurę
2. Nałóż pierścień zaciskowy
3. Wciśnij rurę do oporu w korpus złączki (poczujesz wyraźny opór)
4. Dokręć nakrętkę ręcznie do oporu, następnie kluczem

Nie dokręcaj z nadmierną siłą – złączki PE są z tworzywa, pękają przy przekroczeniu momentu.

Układanie w rowku

Rury PE wkładaj luzem – bez naciągania i bez ściskania. Jeśli zmieniasz kierunek rób to łagodnym łukiem lub w skrajnym przypadku kolanem 90°, nigdy ostre wygięcie rury.

Kabel sterowniczy układaj w tym samym rowku co rurociąg sekcyjny – obok rury, nie pod nią. Kabel powinien mieć małe luzy – ruchy gruntu przy zamarzaniu nie będą naciągać kabla.

Po ułożeniu każdego odcinka:

• Sprawdź wzrokowo wszystkie złączki
• Zrób zdjęcia ułożonego odcinka z widocznymi punktami referencyjnymi
• Nie zasypuj jeszcze – próba ciśnieniowa jest dopiero po zamontowaniu całej sekcji

---

Etap 5: Montaż studzienek zaworowych i elektrozaworów



Przygotowanie dołka pod studzienkę

Wykop dołek o kilka centymetrów głębszy i szerszy niż wymiary studzienki. Dno wysyp żwirem lub tłuczniem – odprowadza wodę kondensacyjną i zapobiega staniu wody w studzience.
Dla lepszego zabezpieczenia dno i boki zaleca się wyłożyć tkaniną ogrodniczą która ograniczy dostęp ziemi i piachu.
Ustaw studzienkę tak żeby górna krawędź pokrywy wystawała 1 cm ponad poziom gruntu – po osiadaniu gruntu pokrywa nie zapadnie się poniżej poziomu trawnika.

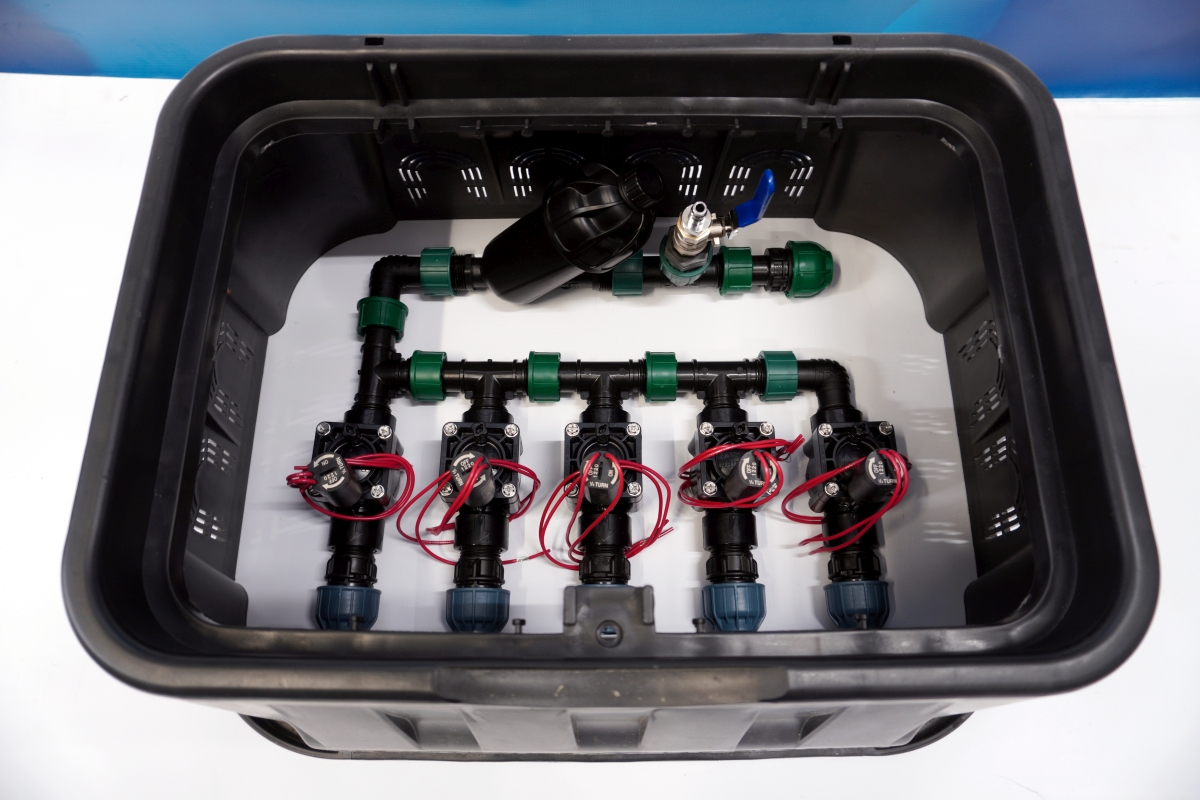

Montaż elektrozaworów

Kolektory to złączki (kolana, trójniki) , które rozdzielają wodę z głównej rury na poszczególne elektrozawory.

1. Używaj dedykowanych złączek kolektorowych z ruchomymi nakrętkami (śrubunkami) i uszczelkami typu o-ring.

2. Zasada: Nie używaj pakuł ani taśmy teflonowej na gwintach z uszczelkami o-ring – dokręć je mocno ręką. Teflon może wręcz rozszczelnić takie połączenie.

Montaż elektrozaworów

1. Wkręć elektrozawory w kolektor.

2. Zwróć uwagę na strzałkę na obudowie zaworu! Pokazuje ona kierunek przepływu wody (od źródła do sekcji). Jeśli zamontujesz go odwrotnie, zawór się nie zamknie.

Podłączenie rur (Zasilanie i Sekcje)

• Wytnij otwory w ściankach studzienki (jeśli nie ma gotowych), aby rury mogły swobodnie przez nie przejść.
• Podłącz główną rurę zasilającą do wejścia kolektora.
• Do wyjść z elektrozaworów podłącz rury prowadzące do konkretnych sekcji.

Podłączenie kabli do cewek zaworów

• Jeden kabel od każdego elektrozaworu łączysz za sobą – to będzie Twój kabel wspólny (COM).

• Drugi kabel z każdego zaworu prowadzisz oddzielnie do sterownika (sekcje 1, 2, 3 itd.).

• Bezwzględnie użyj konektorów żelowych. Zwykła taśma izolacyjna w wilgotnej studzience utleni się w kilka miesięcy, a system przestanie działać.

Dokumentacja studzienki

Przed zamknięciem pokrywy: zdjęcie wnętrza studzienki z widocznymi zaworami, rurami i kabla. To dokumentacja do której będziesz wracać przy każdym serwisie.

---

Etap 6: Montaż obejm siodłowych i zraszaczy



Montaż obejmy siodłowej

Kolejność jest ważna – zawsze:

1. Najpierw zamocuj obejmę siodłową na rurze (bez wiercenia otworu)
2. Dokręć śruby naprzemiennie – kilka obrotów na każdą śrubę, potem do oporu
3. Dopiero po zamocowaniu: wywierć otwór przez prowadnicę obejmy

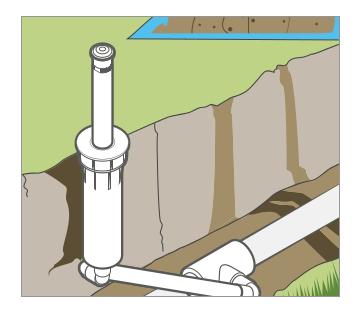

Elastyczny wężyk przyłączeniowy

Wężyk łączy obejmę siodłową z zraszaczem. Daje możliwość wyregulowania wysokości i pozycji zraszacza po zasypaniu.

Teraz jeszcze przed montażem zraszacz jest dobry czas na przepłukanie całego rurociągu, pozwoli to na pozbycie się zanieczyszczeń które mogłyby uszkodzić zraszacze lub linie kroplujące.



Montaż i ustawianie wysokości zraszacza

Górna krawędź korpusu zraszacza (nie wynurzonej głowicy) musi być na poziomie finalnego terenu ±1 cm.

Użyj łaty lub długiej deski przyłożonej do powierzchni trawy lub gruntu – sprawdź poziom każdej głowicy.

Przy nowym trawniku uwzględnij grubość warstwy ziemi którą będziesz sypać (zazwyczaj 5 cm) – ustaw zraszacz odpowiednio wyżej.

Na tym etapie po przepłukaniu układu możesz już zamontować dysze w zraszaczach.

---

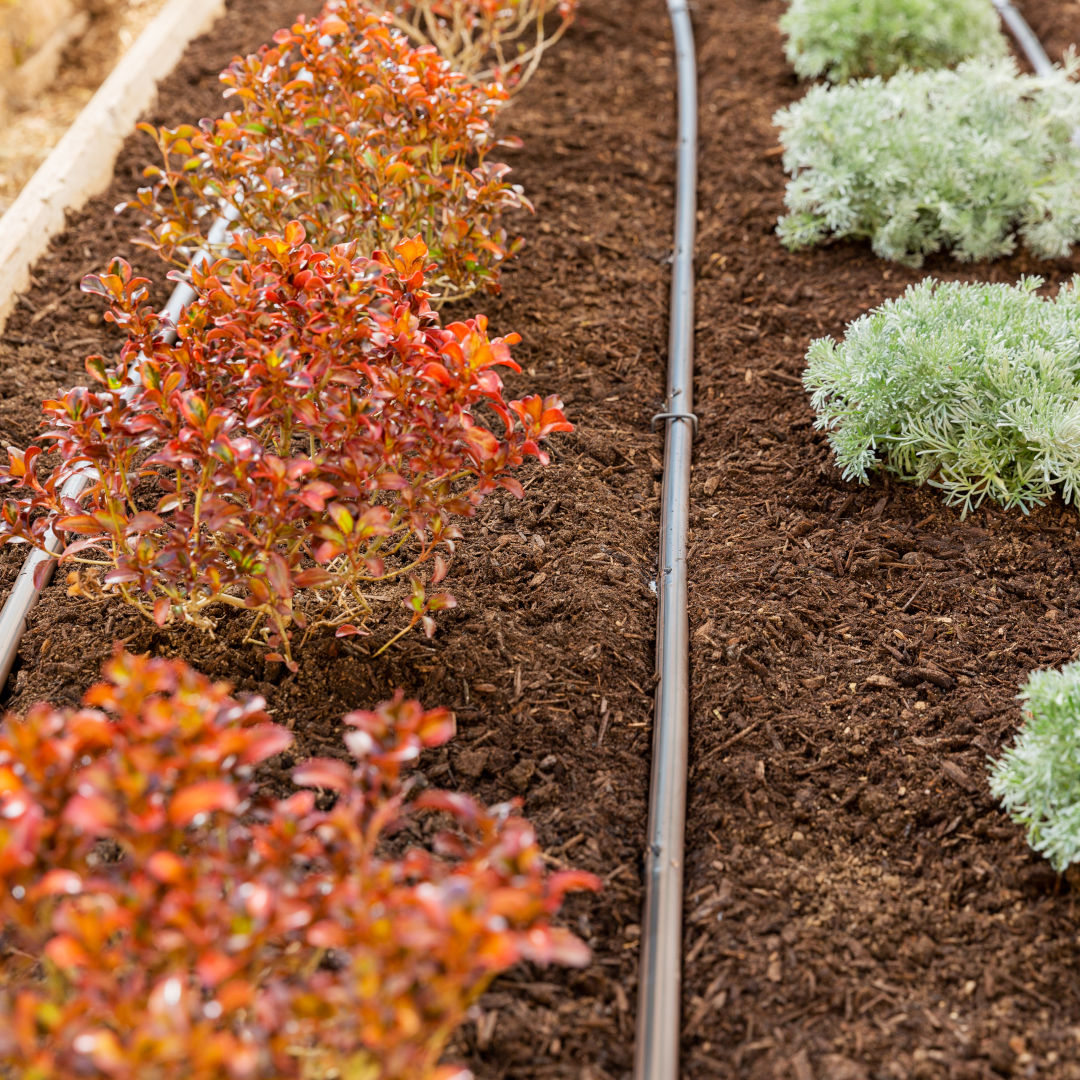

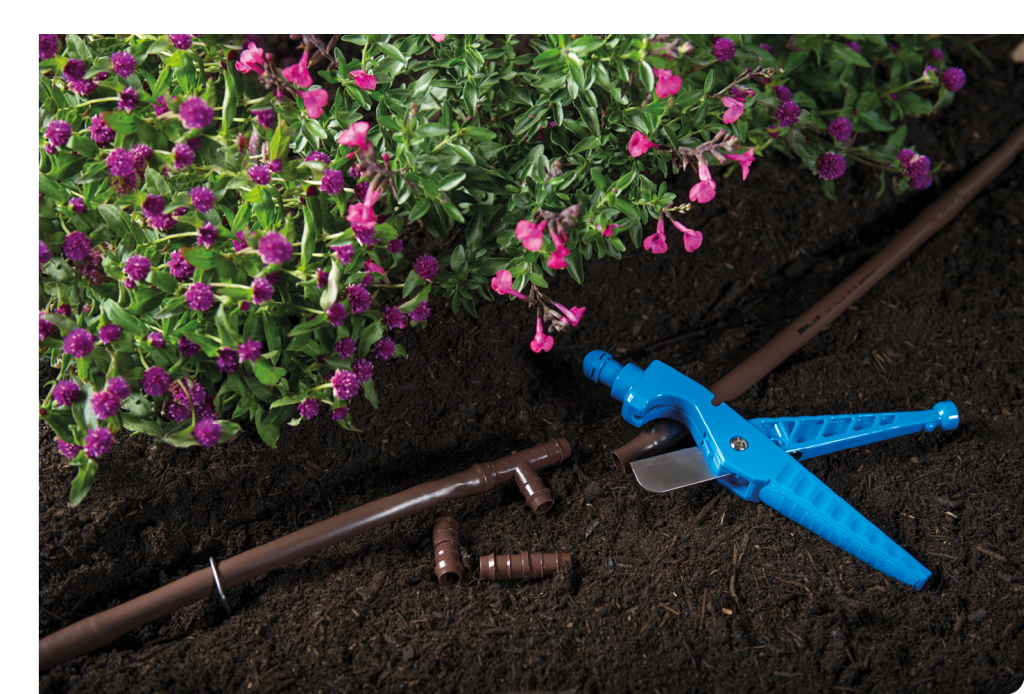

Etap 7: Układanie linii kroplujących



Na rabatach: układaj linię między roślinami 5–10 cm od nasady.

Na żywopłotach: jedna linia przy nasadzie krzewów.

W warzywnikach: wzdłuż rzędów, przy roślinach. Końce zamknij zaślepkami (do przepłukania na początku sezonu).

Filtr przy sekcji kroplującej

Przy studzience zaworowej sekcji kroplującej: minifiltr siatkowy na wejściu rurociągu sekcyjnego.

Opcjonalnie regulator ciśnienia na sekcji kroplującej

---

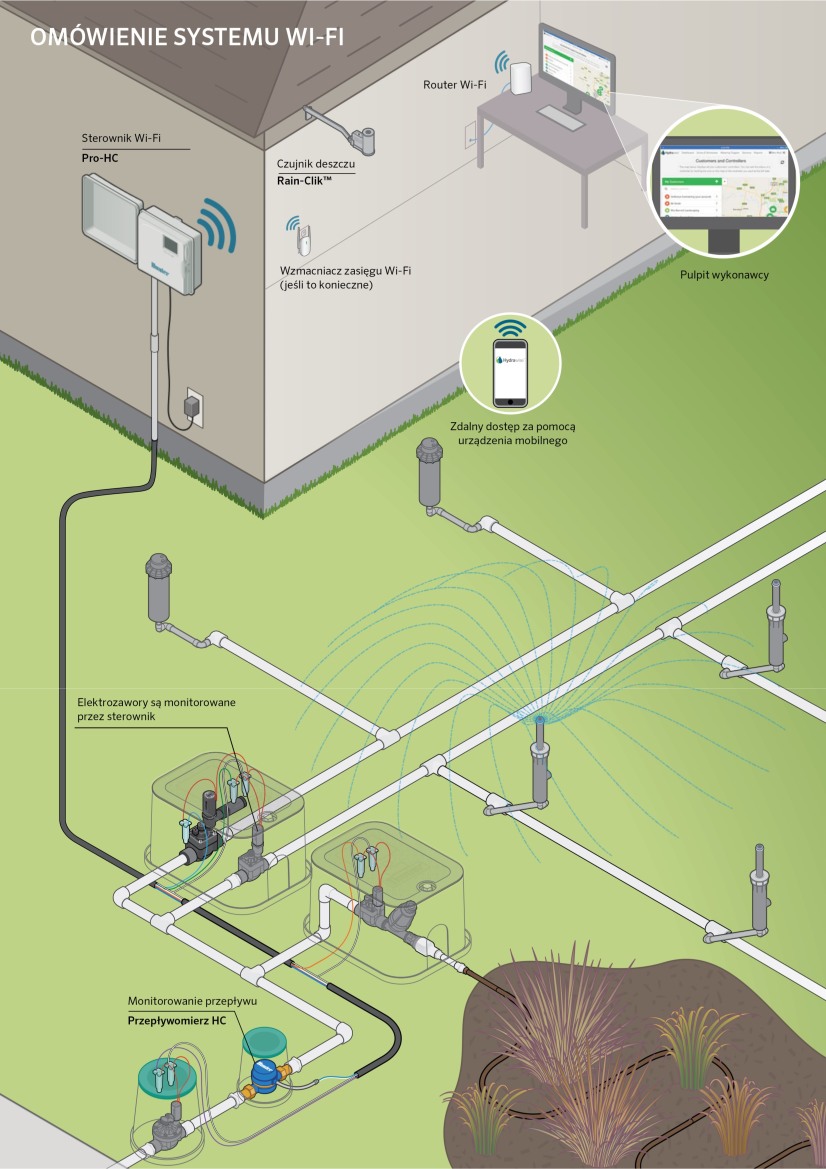

Etap 8: Montaż sterownika i podłączenie kabli



Lokalizacja sterownika

Wewnątrz budynku (garaż, kotłownia) – najlepsza opcja. Chroni elektronikę przed mrozem i wilgocią, dostęp przez cały rok.

Sterownik montuj przy gniazdku 230V na dedykowanym obwodzie lub odgałęzieniu z bezpiecznikiem 10A. Podłączenie do sieci 230V powinien wykonać elektryk – to wymóg formalny i kwestia bezpieczeństwa.

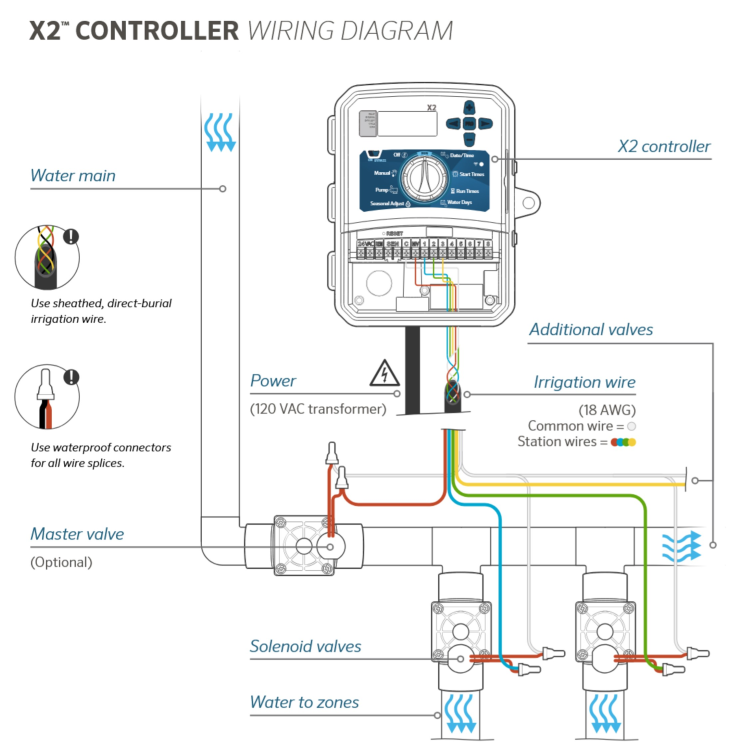

Podłączenie do sterownika

Każda żyła kablowa do odpowiedniego zacisku:

• Żyła COM (wspólna, zazwyczaj biała lub czarna) → zacisk COM sterownika
• Żyła sekcji 1 → zacisk "1" sterownika
• Żyła sekcji 2 → zacisk "2" sterownika
• itd.



Czujnik deszczu

Zamontuj czujnik deszczu (Rain-Clik lub Mini-Clik) w miejscu z otwartym dostępem do opadów – okap dachu, słupek ogrodzenia, nie pod drzewem.

Podłącz do zacisków SEN sterownika (dwa przewody). Sprawdź czy sterownik ma włączoną funkcję czujnika deszczu w ustawieniach.

---

Etap 9: Próba ciśnieniowa – KRYTYCZNY ETAP



To etap którego absolutnie nie wolno pominąć ani skrócić. Każda nieszczelność wykryta teraz to naprawa przy otwartym rowie.

Procedura próby

Odkręć zawór główny bardzo powoli –  stopniowo zwiększaj przepływ do pełnego ciśnienia. Gwałtowne napełnienie to ryzyko uderzenia hydraulicznego.

Przy pełnym ciśnieniu uruchom po kolei każdą sekcję: idź wzdłuż każdego odcinka rurociągu i sprawdzaj wzrokowo każdą złączkę, obejmę siodłową, przyłącze studzienki. Każde wilgotne oznacz.



Naprawa nieszczelności

Każdą nieszczelność napraw przed zasypaniem:

• Złączka skręcana: odkręć, osusz, nałóż nową taśmę teflonową, skręć
• Obejma siodłowa: dokręć śruby lub wymień o-ring
• Gwint na węźle głównym: rozkręć, nowa taśma, skręć

Po każdej naprawie: powtórz próbę ciśnieniową dla naprawionego odcinka.

Próba sekcyjna z zraszaczami

Po pozytywnej próbie szczelności: uruchom każdą sekcję ręcznie ze sterownika i sprawdź:

• Czy każdy zraszacz się wynurza
• Czy sektor i zasięg są prawidłowe
• Czy linie kroplujące pracują bez pęknięć i fontann
• Czy przy złączkach i obejmach nie ma wycieków przy pełnym przepływie

Dopiero po pozytywnym wyniku obu prób (szczelność + działanie) możesz przejść do zasypywania.

---

Etap 10: Zasypywanie rowków i przywracanie nawierzchni



Technika zasypywania

Zasypuj warstwami 10–15 cm, każdą warstwę ubijaj stopą lub ubijakiem ręcznym. Nie rzucaj dużych brył ziemi bezpośrednio na rurę – pierwsze 10 cm nad rurą zasypuj ręcznie drobnymi grudkami lub przesianą ziemią.

Pierwsza warstwa (bezpośrednio nad rurą): piasek lub przesiana ziemia bez kamieni – 5–10 cm. Następne warstwy: ziemia z wykopu, ubijana co 10–15 cm. Ostatnia warstwa: ziemia z wykopu wyrównana z poziomem otaczającego terenu lub lekko powyżej (po ubiciu osiądzie).

Przywracanie trawnika

Odłożona rolka darni: odłóż z powrotem na miejsce, skieruj korzeniami w dół. Ubij stopą. Obficie podlej. Przez pierwsze 2–3 tygodnie utrzymuj stałą wilgotność – darń musi się przyjąć.

Jeśli darń jest uszkodzona lub jej brakuje: dosiej trawę mieszanką dopasowaną do istniejącego trawnika. Miejsca dosiewu podlewaj codziennie przez 2–3 tygodnie.

Osiadanie gruntu

Po pierwszych deszczach i podlewaniu grunt w rowkach osiada. Dosyp ziemi i wyrównaj. Przy zraszaczach: sprawdź czy poziom głowic nie zmienił się po osiadaniu – elastyczny wężyk przyłączeniowy pozwala na korektę.

---

Etap 11: Uruchomienie, programowanie i regulacja końcowa



Pierwsze uruchomienie po zasypaniu

Uruchom każdą sekcję ręcznie i sprawdź wzrokowo czy zasypywanie nie spowodowało nieszczelności lub przesunięcia zraszaczy.

Regulacja końcowa zraszaczy

Przy uruchomionej sekcji sprawdź każdy zraszacz:

• Wynurzanie pełne (głowica w pełni wysunięta)
• Sektor prawidłowy (nie podlewa nawierzchni, nie celuje w budynek)
• Zasięg pokrywa strefę bez martwych punktów
• Głowica na poziomie gruntu ±1–2 cm po osiadaniu

Reguluj sektory i zasięg kluczykiem przy pracującej sekcji – tylko pod ciśnieniem widać rzeczywisty zasięg.

Programowanie sterownika



Podane wartości należy traktować jako wyjściowe a docelowo wszystko będzie zależało o wielu czynników: gleba (piasek/glina), ekspozycja na słońce (obszary zacienione/nasłonecznione), pogoda.

Godzina startu: 4:00–6:30 rano.

Przez pierwsze 2 tygodnie obserwuj efekty: czy trawnik jest równomiernie nawodniony, czy nie ma podmokłych ani suchych stref, czy rośliny na rabatach wyglądają dobrze. Koryguj czasy sekcji w oparciu o obserwacje.

---

Etap 12: Dokumentacja powykonawcza



To etap który większość właścicieli pomija i żałuje tego przy pierwszej awarii lub przebudowie ogrodu.

Co powinna zawierać dokumentacja

Plan powykonawczy: szkic ogrodu z naniesionymi rzeczywistymi pozycjami wszystkich zraszaczy, trasami rurociągów, lokalizacjami studzienek zaworowych i sterownika.

Zdjęcia dokumentacyjne:

• Trasy rurociągów przed zasypaniem
• Każda studzienka zaworowa – widok wnętrza z opisanymi zaworami
• Węzeł główny

Schemat elektryczny: przypisanie żył kabla do sekcji sterownika i zaworów w każdej studzience.

Lista materiałów z faktury: modele wszystkich zaworów, zraszaczy, sterownika – niezbędne przy zamawianiu części zamiennych.

Kontakty serwisowe: sklep gdzie kupowałeś materiały, ewentualnie firma która konsultowała projekt.
